Назначение изделия

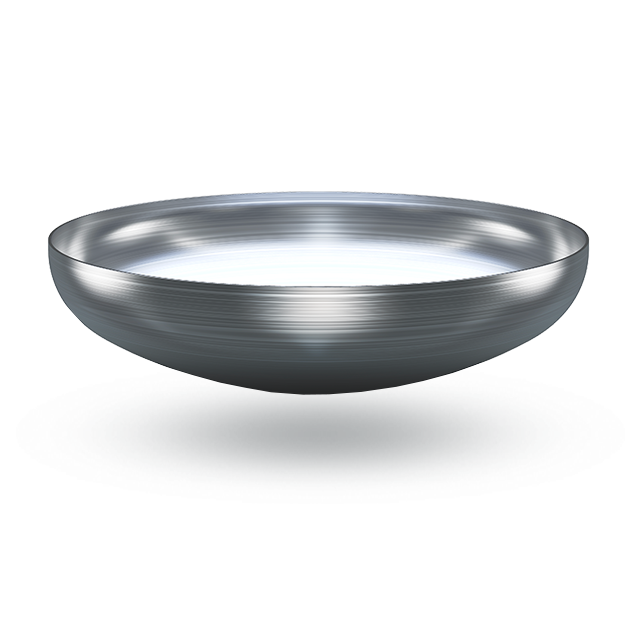

Эллиптические днища являются одним из наиболее популярных решений для сосудов, рассчитанных на высокое давление. В советское время до 95% таких аппаратов оснащались именно ими. Благодаря своей форме, они обладают высокой механической прочностью, эффективно противостоят гидравлическим ударам и резким перепадам давления.
-
Диаметр 600-1000 мм, толщина 5-8 мм
-
Диаметр 1000-1800 мм, толщина 6-10 мм
-
Диаметр 1800-3000 мм, толщина 8-12 мм
-
Диаметр 3000-3800 мм, толщина 10-20 мм
Типоразмеры:
-
Диаметр от 400 мм до 4000 мм
-
Толщина от 3 мм до 25 мм
Особенности:
Эллиптические днища имеют выпуклую форму без резкого перехода, могут включать короткий прямолинейный участок. Отличаются высокой прочностью и устойчивостью к давлению.
Чертеж
D - внутренний диаметр;
H - общая высота днища;
S - толщина стенки;
h1 - высота борта;
h2 - высота эллиптической части.
Стандарты изготовление
ГОСТ 6533-78 (DIN 28013)
ГОСТ 34347-2017
По индивидуальным размерам заказчика
1
Эллиптические днища — наиболее широко используемый тип для сосудов под высоким давлением. В СССР до 95% изделий, подвергающихся избыточному давлению свыше 0,5 МПа, оснащались именно эллиптическими днищами. Благодаря своей геометрической форме, такие днища обладают высокими прочностными характеристиками, эффективно выдерживая перепады давления и гидродинамические удары.
2
Эллиптические днища изготавливаются разными способами в зависимости от размера, толщины и назначения: Штамповка — холодная или горячая деформация листа на прессе, позволяющая получить точную цельную форму с минимальными напряжениями. Фланжирование — формирование отбортовки для плавного перехода к обечайке и повышения прочности соединения. Сегментная сборка — используется для крупных изделий, собираемых из отштампованных лепестков, которые затем свариваются, обеспечивая прочность и точную геометрию.
3
Эллиптические днища применяются в машиностроении, нефтехимии, железнодорожной отрасли и пищевой промышленности. Используются в аппаратах, рассчитанных на высокое внутреннее давление, включая вагоны-цистерны, корпуса фильтров, спиртовые ёмкости и технологическое оборудование для кондитерских производств. Обеспечивают прочность, устойчивость к гидроударам и перепадам давления благодаря своей геометрии.
