Назначение изделия
Конические днища находят применение в случаях, когда требуется полное удаление содержимого из нижней части ёмкости. Их наклонная форма способствует естественному стеканию жидкостей, газов и сыпучих веществ, обеспечивая равномерное распределение потока и минимальные остатки после выгрузки.
-
Диаметр 600-1000 мм, толщина 6-8 мм
-
Диаметр 1000-1800 мм, толщина 6-10 мм
-
Диаметр 1800-3000 мм, толщина 8-12 мм
-
Диаметр 3000-3800 мм, толщина 10-14 мм
Типоразмеры:
-
Диаметр от 60 мм до 3000 мм
-
Толщина от 1 мм до 12 мм
Особенности:
Конические днища формируются с плавным переходом к цилиндрической части — через отбортовку. Такая конструкция обеспечивает надёжность соединения и эффективный слив.

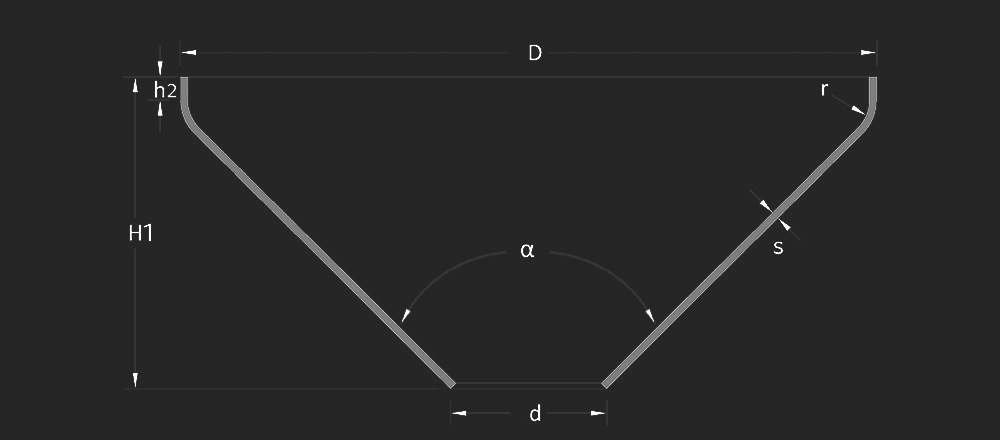

Чертеж
D - внутренний диаметр основания;
d - диаметр при вершине конуса;
h1 - высота борта;
h2 - высота конуса;
s - толщина стенки;
r - радиус отбортовки;
a - угол.
Стандарты изготовление
ГОСТ 12619-78
По индивидуальным размерам заказчика
1
Конические днища находят применение в случаях, когда требуется полное удаление содержимого из нижней части ёмкости. Их наклонная форма способствует естественному стеканию жидкостей, газов и сыпучих веществ, обеспечивая равномерное распределение потока и минимальные остатки после выгрузки.
2
Конические днища получают в процессе вальцовки, выполняемой либо на цилиндрических, либо на специализированных конических вальцах. Первый тип используется для заготовок с большим диаметром отверстия, второй — для небольших (до 20 мм). Также применяется гибка на листогибочных прессах, универсальный метод, подходящий для изделий различной конфигурации. Метод ротационной вытяжки (давильно-обкатная формовка) позволяет придавать заготовке необходимую коническую форму с помощью роликов и матрицы.
3
Конические днища широко используются в пищевой промышленности (бродильные ёмкости, цилиндро-конические танки, накопительные баки), а также в химической и лакокрасочной отраслях (смесители, циклоны, кристаллизаторы) и топливно-энергетическом секторе (резервуары для масел и смазочных материалов). Обеспечивают эффективный слив продукта, способствуют полному удалению содержимого и уменьшают остатки внутри ёмкости.
