Назначение изделия
Торосферические днища находят применение в сосудах, предназначенных для работы под давлением. Их конструкция включает три основные геометрические зоны: центральную выпуклую (сферическую) часть, переходную (троидальную) область и цилиндрическую отбортовку. Такая форма обеспечивает надёжное соединение с корпусом сосуда и позволяет экономить вертикальное пространство по сравнению с полусферическими днищами. Они могут выпускаться с отбортовкой или без неё: отбортованные варианты облегчают монтаж и обеспечивают более точную состыковку с обечайкой.
-
Диаметр 600-1000 мм, толщина 4-8 мм;
-
Диаметр 1000-1800 мм, толщина 6-10 мм;
-
Диаметр 1800-3000 мм, толщина 8-12 мм;
-
Диаметр 3000-4000 мм, толщина 10-20 мм;
Типоразмеры:
-
Диаметр от 400 мм до 4000 мм
-
Толщина от 3 мм до 25 мм
-
Радиус отбортовки: 30 мм, 50 мм, 75 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм
Особенности:
Торосферические днища Производятся с цилиндрическим участком (отбортовкой) или без него. Конструкция включает сферическую, тороидальную и цилиндрическую зоны, обеспечивая прочность и удобство стыковки с корпусом.

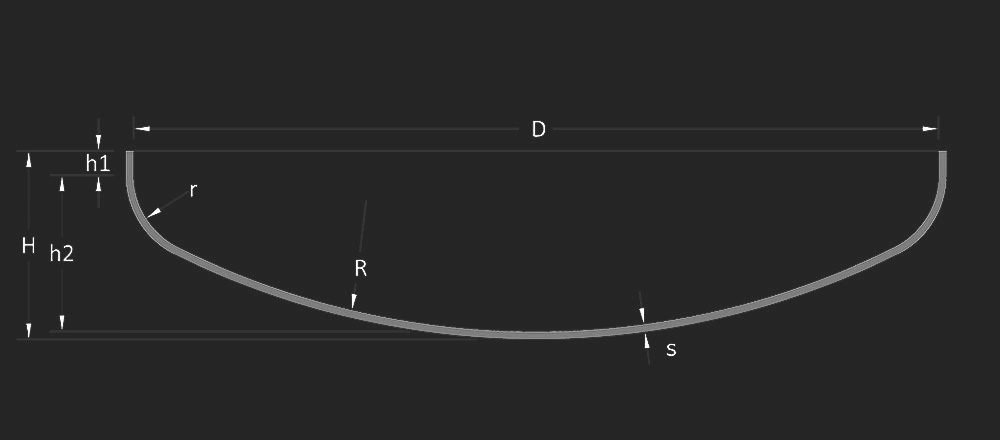

Чертеж
D - внутренний диаметр;
R - радиус сферы;
r - радиус отбортовки;
s - толщина стенки;
H - общая высота днища;
h1 - высота борта;
h2 - высота сферической части.
Стандарты изготовление
ГОСТ 34347-17
По индивидуальным размерам заказчика
1
Торосферические днища применяются в резервуарах и аппаратах, рассчитанных на внутреннее давление до 5–6 бар. Их форма обеспечивает надёжное и компактное закрытие корпуса. Эти днища широко востребованы как в стационарных установках, так и в передвижных ёмкостях благодаря оптимальному сочетанию прочности и экономии пространства.
2
Торосферические днища производятся поэтапно: сначала формуется сферическая часть на гидропрессе методом штамповки, затем тороидальный пояс получают методом холодного фланжирования на обкатных станках. Для изделий с диаметром свыше 2 метров применяется исключительно фланжировочный метод, обеспечивающий точность и надёжность геометрии.
