Назначение изделия
Сферические днища представляют собой элементы, выполненные в виде сектора сферы определённого диаметра. В отличие от других типов днищ, они не содержат цилиндрической отбортовки, что делает их особенно удобными для применения в трубопроводной арматуре и компактных установках.
-
Диаметр 400-1000 мм, толщина 3-8 мм
-
Диаметр 1000-1800 мм, толщина 6-10 мм
-
Диаметр 1800-3000 мм, толщина 8-12 мм
-
Диаметр 3000-4000 мм, толщина 10-20 мм
Типоразмеры:
-
Диаметр от 400 мм до 4000 мм
-
Толщина от 3 мм до 25 мм
-
Радиус сферы от 0,8 до 2 диаметра
Особенности:
"Сферические днища Изготавливаются без цилиндрического участка (отбортовки), что отличает их от других типов днищ и делает особенно удобными для применения в компактных аппаратах и трубопроводной арматуре. Такая конструкция снижает массу изделия, упрощает монтаж и обеспечивает высокую прочность при работе под давлением."

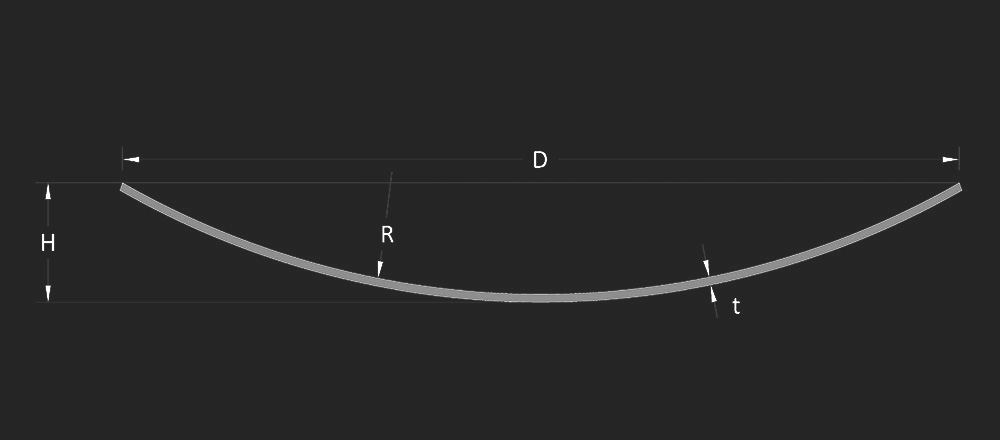

Чертеж
D – внутренний диаметр
R – радиус сферы
T – толщина стенки
H – общая высота днища
Стандарты изготовление
ГОСТ 14249-89
ГОСТ 34347-17
По индивидуальным размерам заказчика
1
Сферические днища часто используются как элементы съёмных крышек в оборудовании, работающем под избыточным давлением. Их геометрия обеспечивает равномерное распределение внутренних нагрузок, что делает их особенно надёжными в условиях, где критичны герметичность и прочность.
2
Сферические днища изготавливаются из цельных или сварных заготовок с обязательным соблюдением требований ГОСТ к расположению сварных соединений. Формовка выполняется на гидравлических прессах, при этом выбор между горячей и холодной штамповкой определяется свойствами материала и техническими параметрами изделия.
3
Сферические днища используются в машиностроении, нефтепереработке, а также в химической, пищевой и фармацевтической промышленности. Оптимальны для аппаратов, работающих под избыточным давлением, а также для ёмкостей с тонкостенными корпусами (толщиной от 6 мм), где особенно важны компактность, герметичность и устойчивость конструкции к внутренним нагрузкам.
