Назначение изделия
Плоские днища являются одним из самых распространённых типов благодаря простоте изготовления и невысокой стоимости. Выпускаются как с отбортовкой, так и без неё — выбор зависит от конкретных требований конструкции.
-
диаметр 500-1000 мм, толщина 3-8 мм
-
диаметр 1000-1800 мм, толщина 6-10 мм
-
диаметр 1800-3000 мм, толщина 8-12 мм
-
диаметр 3000-3800 мм, толщина 10-14 мм
Типоразмеры:
-
Диаметр от 400 мм до 4000 мм
-
Толщина от 3 мм до 25 мм
-
Радиус загиба: 30 мм, 50 мм, 80 мм, 100 мм
Особенности:
Плоские днища Могут изготавливаться как с отбортовкой, так и без неё, в зависимости от требований к конструкции. Просты в производстве и подходят для низкого давления.

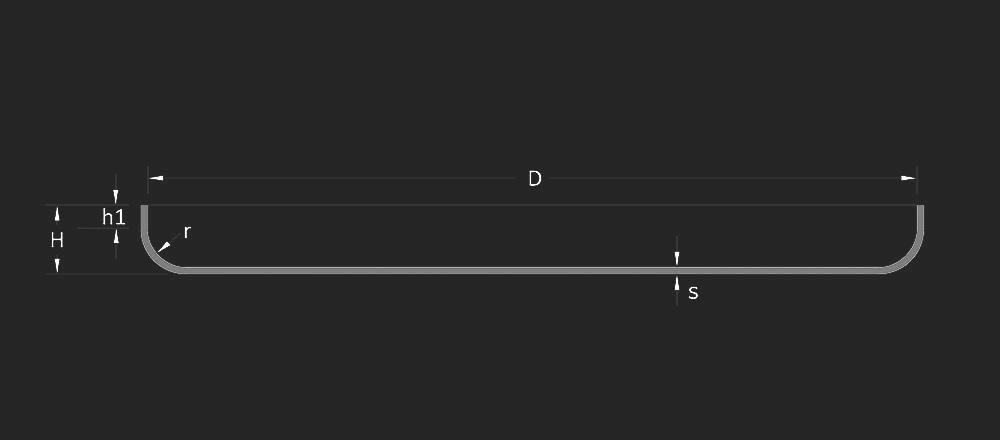

Чертеж
D - внутренний диаметр;
H - общая высота днища;
h1 - высота борта;
s - толщина стенки;
r - радиус отбортовки.
Стандарты изготовление
ГОСТ 12622-78
По индивидуальным размерам заказчика
1
Плоские днища используются в конструкциях, работающих без давления или при его незначительных значениях (до 0,07 МПа). Благодаря своей простоте и доступности, они применимы как для нейтральных, так и для агрессивных химических сред.
2
Плоские днища изготавливаются различными способами в зависимости от толщины металла. При толщине от 10 мм используется метод штамповки. Для формования из листового материала применяют метод вытяжки. Отбортовка осуществляется на фланжировальных машинах — универсальный способ, особенно эффективный при мелкосерийном и индивидуальном производстве. Переходная зона между плоской частью и отбортовкой формируется методом обкатки.
3
Плоские днища находят широкое применение в производстве резервуаров, баков и различных технологических ёмкостей, используемых в пищевой, химической, нефтехимической и лакокрасочной промышленности. Применяются в оборудовании для хранения, смешивания и обработки технической воды, нефтепродуктов, а также агрессивных химических веществ, благодаря своей простоте, универсальности и доступной стоимости.
